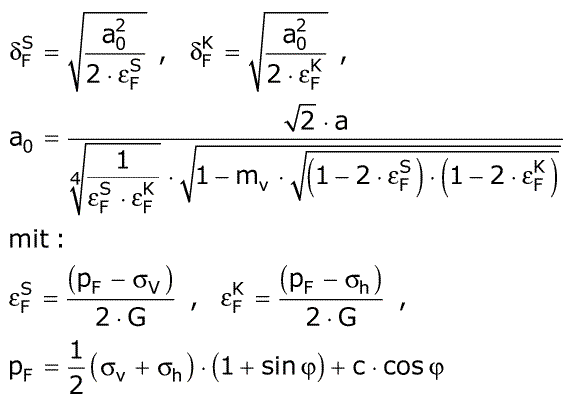

Formel zur Berechnung der Ausdehnung der plastischne Zone für einen kompressiblen Boden
Formel zur Berechnung der Ausdehnung der plastischne Zone für einen kompressiblen Boden
Formel zur Berechnung der Ausdehnung der plastischne Zone für einen kompressiblen Boden
pF - Bruchspannung des Bodens
δF - Radius der plastischen Bodenzone im Sekundärzustand I im Scheitel (S) und in den Kämpfern (K)
εF - elastisch-plastische Grenzdehnung im Scheiten (S) und in den Kämpfern (K)
mv - Verhältnis des Volumens eines deformierten Bodenelementes im Sekundärzustand I zum Ursprungsvolumen
a - Radius eines Kreises, der flächengleich mit der verdrängten Querschnittsfläche ist
a0 - Radius eines Kreises, der flächengleich mit der verdrängten Querschnittsfläche abzüglich der Bodenkontraktion ist
G - Schubmodul des Bodens
σv - vertikale Bodenspannung in der Rohrachse im Primärzustand
σh - horizontale Bodenspannung in der Rohrachse im Primärzustand
c - Kohäsion des Bodens
φ - innerer Reibungswinkel des Bodens
δF - Radius der plastischen Bodenzone im Sekundärzustand I im Scheitel (S) und in den Kämpfern (K)
εF - elastisch-plastische Grenzdehnung im Scheiten (S) und in den Kämpfern (K)
mv - Verhältnis des Volumens eines deformierten Bodenelementes im Sekundärzustand I zum Ursprungsvolumen
a - Radius eines Kreises, der flächengleich mit der verdrängten Querschnittsfläche ist
a0 - Radius eines Kreises, der flächengleich mit der verdrängten Querschnittsfläche abzüglich der Bodenkontraktion ist
G - Schubmodul des Bodens
σv - vertikale Bodenspannung in der Rohrachse im Primärzustand
σh - horizontale Bodenspannung in der Rohrachse im Primärzustand
c - Kohäsion des Bodens
φ - innerer Reibungswinkel des Bodens
