Schadensbilder

Undichtigkeiten:
Undichtigkeiten liegen dann vor, wenn entweder Wasser sichtbar ein- oder austritt oder eine Prüfung auf Wasserdichtheit (Abschnitt 4.5.1) nicht erfüllt wird.

Nach [ATVM143-2:1999] können Undichtigkeiten ohne oder mit erkennbaren sonstigen Schäden auftreten in

• Rohrverbindungen (Image 2.2.1-1) bzw. Bauteil- oder Bauwerksfugen,
• Rohren oder Rohrwandungen,
• Anschlüssen an Rohre (Image 2.2.1-2),
• Schächten oder sonstigen Bauwerken der Ortsentwässerung.

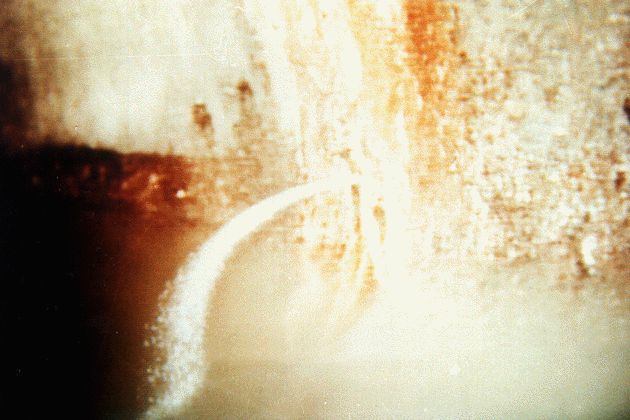

Image 2.2.1-1:  Undichte Rohrverbindungen [FI-IfK] FI-IfK Firmeninformation Ingenieurbüro für Kanalinstandhaltung (IfK), Bochum. ATVM143-2:1999 ATV-M 143: Inspektion, Instandsetzung, Sanierung und Erneuerung von Entwässerungskanälen und -leitungen, Teil 2: Optische Inspektion (04.99).

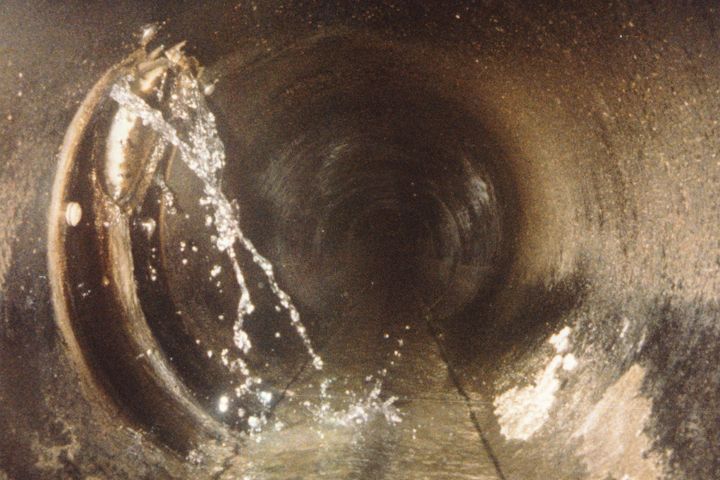

Image 2.2.1-2:  Undichte Einbindung eines Anschlußkanals [FI-Jtele] FI-Jtele Firmeninformation JT electronic GmbH, Lindau.

Alle übrigen im (Abschnitt 2.1) aufgeführten Schäden stellen a priori Undichtigkeiten dar, wie z. B. Risse, Scherben, Rohrbruch und Einsturz, bzw. können früher oder später in Abhängigkeit vom Schadensumfang und der weiteren Entwicklung des Schadens Undichtigkeiten zur Folge haben.
