Geprüfte Qualität - Erweiterte DIBt-Zulassung für das Kanalanschlusssystem AWADOCK POLYMER CONNECT

25.08.2015

Das Kanalanschlusssystem AWADOCK POLYMER CONNECT für die nachträgliche Anbindung von Kunststoffrohren hat nun eine erweiterte DIBt-Zulassung erhalten und ermöglicht damit noch größere Flexibilität.

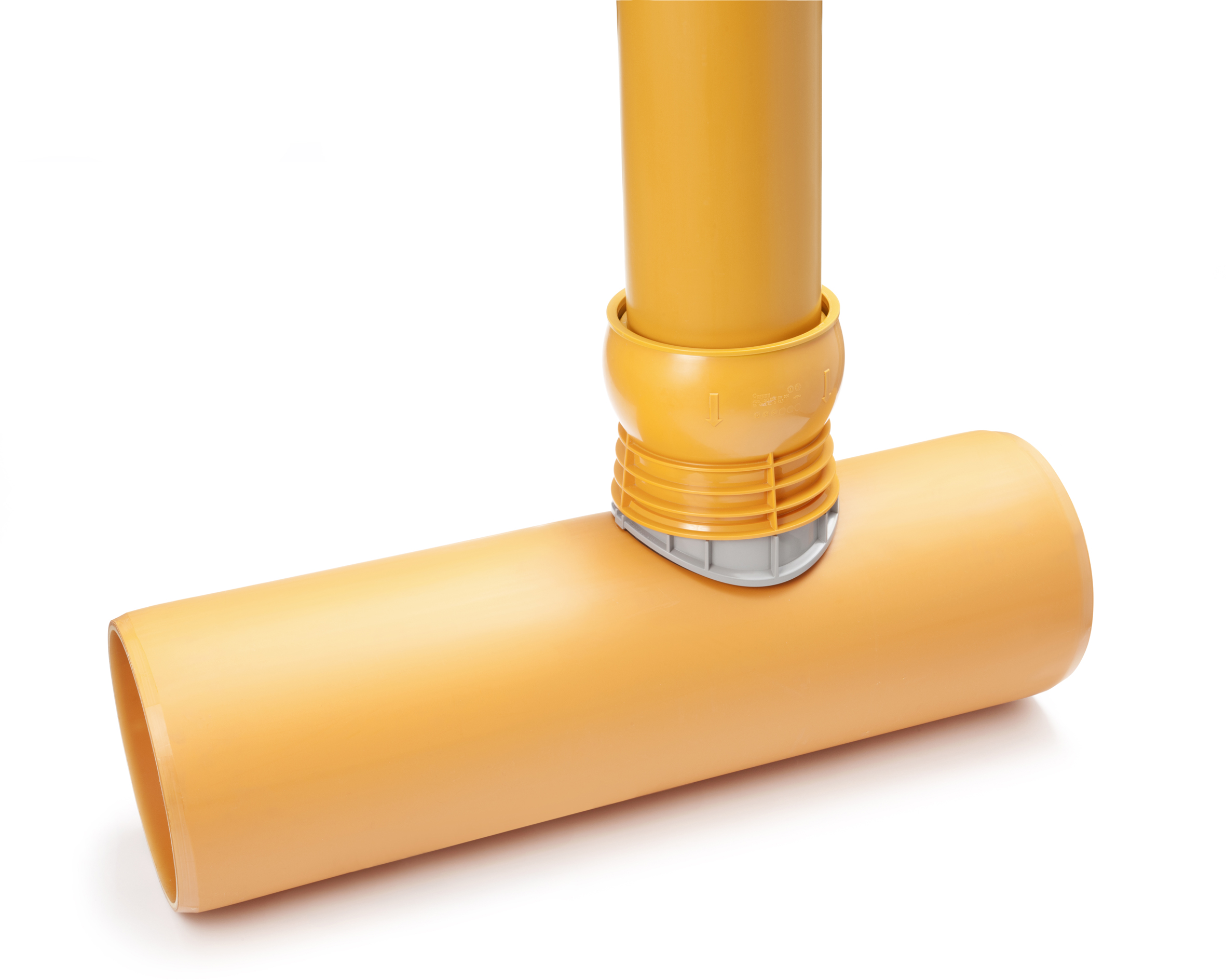

Um den zeitaufwändigen seitlichen Anschluss von Kunststoffrohren nachhaltig zu vereinfachen, bietet REHAU das Kanalanschlusssystem AWADOCK POLYMER CONNECT an. Es wurde speziell für die Anbindung von Kunststoffrohren DN/OD 160 und 200 an glattwandige Kunststoffrohre aus PVC, PP, PE und GFK in den Abmessungen DN/OD 200 bis 1400 entwickelt. Der besondere Vorteil ist dabei, dass der vorhandene Hauptkanal weder komplett freigelegt, noch durchtrennt werden muss und so der Zeit- und Kostenaufwand erheblich reduziert wird.

Das System wurde bereits 2011 vom Deutschen Institut für Bautechnik (DIBt) unter der Ziffer Z-42.1-455 allgemein bausaufsichtlich zugelassen. Nun wurde diese Zulassung verlängert und um einige Punkte erweitert, was zahlreiche Vorteile für noch mehr Flexibilität bietet. So umfasst sie nun einen erweiterten Nennweiten- und Anschlussrohrbereich: Der Anschluss an Hauptrohre der Nennweiten DN 200 bis 1.400 sowie von allen glattwandigen Rohren DN/OD 160 ist hiermit nun zugelassen. Ebenso ist mit der Erweiterung eine erhöhte Materialflexibilität möglich, denn es sind nun auch Hauptrohre aus glasfaserverstärktem Polyesterharz (UP-GFK, nach DIN EN 14364) in der Zulassung enthalten. Zudem wurden die Einschränkungen in den Wanddicken der Hauptrohre aufgehoben.

Gelenkiger Anschluss

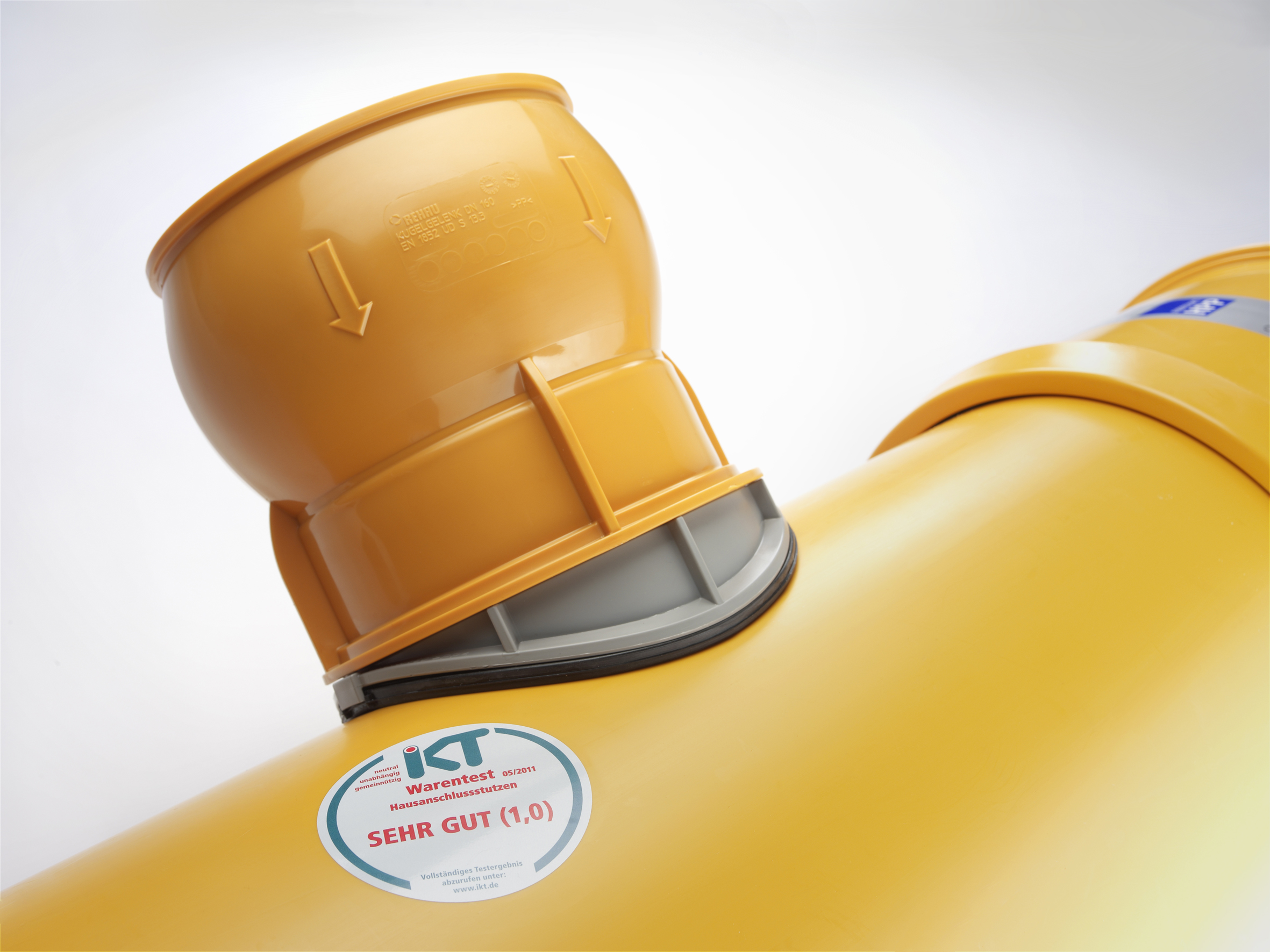

Auch bei der Verlegung bietet das Kanalanschlusssystem AWADOCK POLYMER CONNECT größtmögliche Flexibilität. So ist es mit einem integrierten Kugelgelenk ausgestattet, um Setzungsbewegungen, Scherlasten und Abwinklungen kompensieren zu können. Die Anforderungen eines gelenkigen Anschlusses der ATV-DVWK-A 139 werden somit erfüllt. Das in das Anschlussoberteil integrierte Kugelgelenk ermöglicht, dass die angeschlossene Nebenrohrleitung um ±7,5° stufenlos horizontal oder vertikal abgewinkelt werden kann. Der Einbau wird dadurch gerade in beengten Rohrgräben erheblich vereinfacht. Beanspruchungen aus Scherlasten und Abwinklungen können reduziert werden und der Anschluss bleibt dauerhaft lastfrei.

Zusatzdichtung für noch mehr Sicherheit

Sollte eine Leckage zwischen Bohrloch und Dichtung entstehen (beispielsweise durch eine Beschädigung des Hauptrohres) wurde mit einer speziellen Q-TE-C Zusatzdichtung, die in der großvolumigen Anschlussdichtung des AWADOCK Anschlusses integriert ist, eine zusätzliche Sicherheit geschaffen. Das quellfähige thermoplastische Elastomer-Composite beginnt bei Wasserkontakt zu quellen und kann Leckagen innerhalb von 48 bis 72 Stunden abdichten. Dieses Sicherheitsmerkmal ist mit dem Airbag in einem Auto vergleichbar und greift nur in einem Notfall ein. Die primäre Dichtheit wird durch die Hauptdichtung hergestellt.

Weitere Informationen finden Interessierte auch unter www.rehau.de/awadock
